Gilardoni RADGIL 2 多用途X射线辐照仪

Gilardoni S.P.A创立于1947年，是意大利最大的X射线设备生产商，主要产品包括NDT无损探伤系统、X射线安检系统和X射线辐照仪。

Gilardoni具备研发、生产和市场销售的完整体系，所有的X射线系统均采用自行设计和制造的射线源, 具有卓越的性能和用户体验。通过ISO 9001:2015 & ISO 13485: 2016 认证。到2018年为止，Gilardoni已为全球超过3000家用户提供产品和服务。

Ridgil2简介

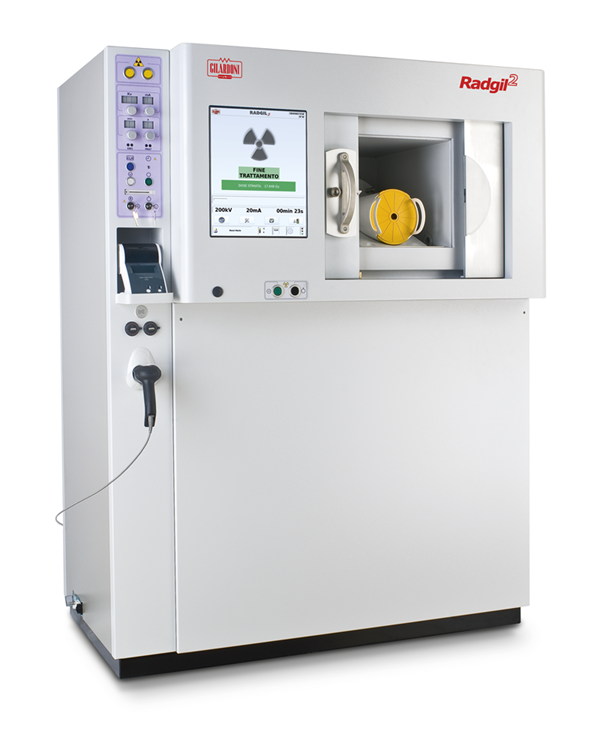

Radgil2是一款2015年上市的新型多功能X射线辐照仪，通过CE认证的IIB类医疗设备。它主要用于各类生物样品的X射线辐照，包括细菌、细胞、小动物、血液等等。
Radgil2是一体化自屏蔽X射线设备，它无需任何外界屏蔽，并且运行时的外界剂量低至0.5uSv/h以下，几乎与自然环境相当。
专利的X射线球管具有超大的56°辐照角，可以在SSD（样品源距）15cm处对96孔细胞培养板等样品进行辐照。

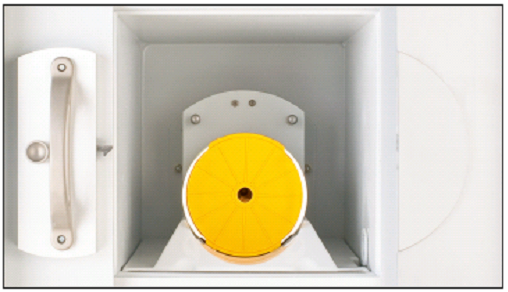

进行血液或其它大体积生物样品辐照时，可以使用旋转样品罐，在辐照同时进行旋转，大大提高剂量均一性。
设备为一体化设计，冷却系统与高压系统都在主机内部：为避免高压放电安全隐患，射线管和高压电缆为封闭式设计，无裸露；水冷系统也位于仪器内部，且不需要实时进水和排水。
设备配备双重安全联锁，分别位于辐照仓和球管铅房，并且具有报警功能。配备两把开启钥匙，需要两把钥匙同时开启，才能启动X射线。

Ridgil2的控制和软件

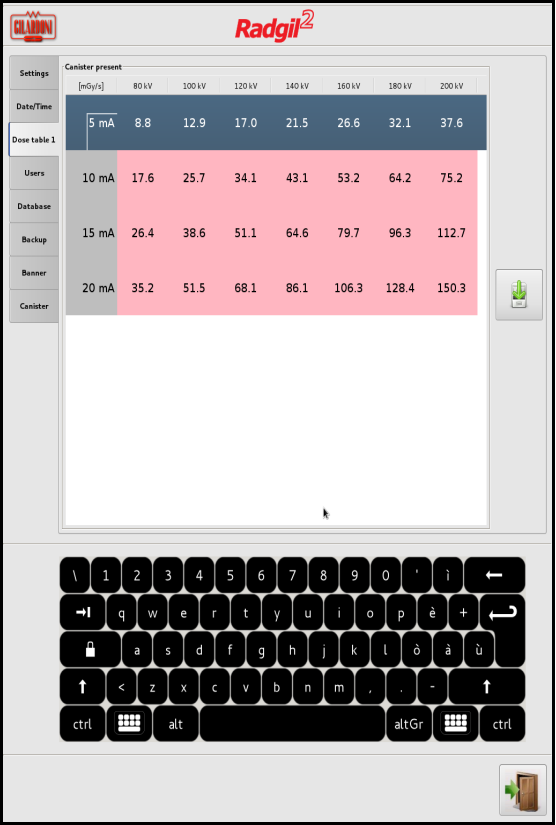

Radgil2通过PLC系统控制，配备16英寸大屏幕触摸屏，操作直观、简单、便捷。

l 设置三级账户管理系统，可设定不同权限

l 具有剂量与时间双重反馈控制方式，可直接设定辐照剂量或辐照时间

l 可设定和调节球管电压、球管电流

l 可设定载物台位置（源距SSD）

l 可设定过滤片状态

l 可设定反射体或局部辐照器等条件

l 可外接条形码阅读机

l 可通过USB端口或网络导出数据，文件格式可包括PDF格式和CSV格式

Hemo Mode

Hemo Mode是Radgil2专有的一种模式，用于血液辐照，可用于医院和血液中心使用，避免TA-GVHD的发生。

在Hemo Mode下，血液放置在1.8L样品罐中，可以在5分钟内完成25Gy完成辐照。

l 样品容量：6 x 300 ml，3 x 450 ml，3 x 600 ml，4 x 300 ml或4 x 450 ml

l 剂量范围：25~50Gy

l 中心剂量率：约6Gy/min

       中心准确性：±5%

Radgil2主要技术性能参数

重量：960KG，配备万向脚轮

尺寸：135 X 89 X 180cm (W X D X H）

SSD（样品源距）：10-50cm

铅房：48 X 45 X 48 cm (W X D X H）

球管最大电压：225KV；最大功率：4500W

球管使用寿命：不小于2500小时；

球管铍窗：2mm，生物学效应超过钴-60辐射源；

辐照剂量范围：0.01-9999Gy；

剂量率范围：0.01-85Gy/min;

辐照时间范围：1s-999m59s；

剂量精度：0.01Gy；

剂量均一性：均一性辐照仓内≥95%；

控制系统：西门子可编程逻辑控制单元（PLC）；

软件系统：可设置剂量、时间、载物台位置、过滤片、球管电压、球管电流、反射体、局部辐照器等参数；

血液辐照（Hemo）模式：5分钟可达到25Gy；

物理急停键：配备；并且配备双重安全联锁和专用开启钥匙；

外界剂量：运行时距离仪器5cm处外界剂量小于0.5μSv/hr（50μR/h）；

冷却方式：采用两级水-气冷却冷却系统，可分别独立控制，水箱容积50L；

安装环境：10~30℃，相对湿度≤80%。

       Radgil2主要配件

l 均一性辐照仓：方形碳化硼反射体, 21×32cm，可容纳4块细胞培养板或一个小鼠辐照笼；内部水平剂量均一性≥95%，小鼠个体剂量均一性≥95%；

l 高通量小动物局部辐照器：可对1~6只小鼠或1~3只大鼠进行局部辐照，照射范围连续可调，定位精度误差＜0.5mm；动物间剂量均一性大于95%；

l 激光限束仪：辐照范围0.2~8cm，连续可调，激光定位显示范围

l 高通量分隔辐照笼：可容纳14只小鼠，分别辐照，防止相互干扰

l 过滤小鼠笼：可辐照5只小鼠，配备过滤膜，辐照时不用开启，避免小动物污染

l 剂量校准仪：检测范围：1μGy～5000Gy，检测剂量率范围：200 nGy/s - 1 Gy/s，精度误差＜2%
